3802.165.042-12,5

Hvit leirgods modelleringleire (PA/CHF) med chamotte 0-0,5mm, 12,5 kg

Ved kjøp av leire 12,5 kg tilkommer ekstra frakt kr. 80,- ekskl. mva per pakke.

Hvit leirgodsleire med 20 % chamotte

Hvit leirgodsleire tilsatt 20 % fin chamotte, 0–0,5 mm (opptil 35 Mesh). Leiren er spesielt godt egnet til mellomstore arbeider.

Chamotten gir leiren en interessant, lett strukturert overflate og forbedrer samtidig egenskapene ved forming og tørking. Dette gjør leiren godt egnet til arbeider med kompliserte former eller krevende tørkeforhold, der chamotten bidrar til å redusere risikoen for deformasjoner og sprekker.

Leveres som ekstrudert, plastisk leire i fuktig form og er godt egnet til forming og modellering.

tilbud

NOK 245,-

306.25 inkl. mva

Lagervare

Bruk knappene eller skriv ønsket antall:

Antall	Pris	eks.mva
1-2	306,25	245,00
3-6	298,60	238,88
7-12	290,94	232,75
12+	278,69	222,95

...

Tekniske egenskaper

Anbefalt brenningsområde (råbrann): 1050–1080 °C / Cone 04–03
Chamotte: 20 %
Kornstørrelse: 0–0,5 mm / opptil 35 Mesh
Vanninnhold: 17 %
Plastisitet (Atterberg IP): 12
Karbonatinnhold (CaCO₃): 13 %
Krymping under tørking: 5,6 %
Krymping under brenning ved 1050 °C: −0,1 %
Porøsitet/vannabsorpsjon ved 1050 °C: 11,2 %
Bøyefasthet før brenning: 3,7 N/mm²
Bøyefasthet etter brenning ved 1050 °C: 21,0 N/mm²
Termisk utvidelseskoeffisient ved 1050 °C (25–500 °C): 68,1 × 10⁻⁷ °C⁻¹

Om brenningsområdet

Det oppgitte brenningsområdet på 1050–1080 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

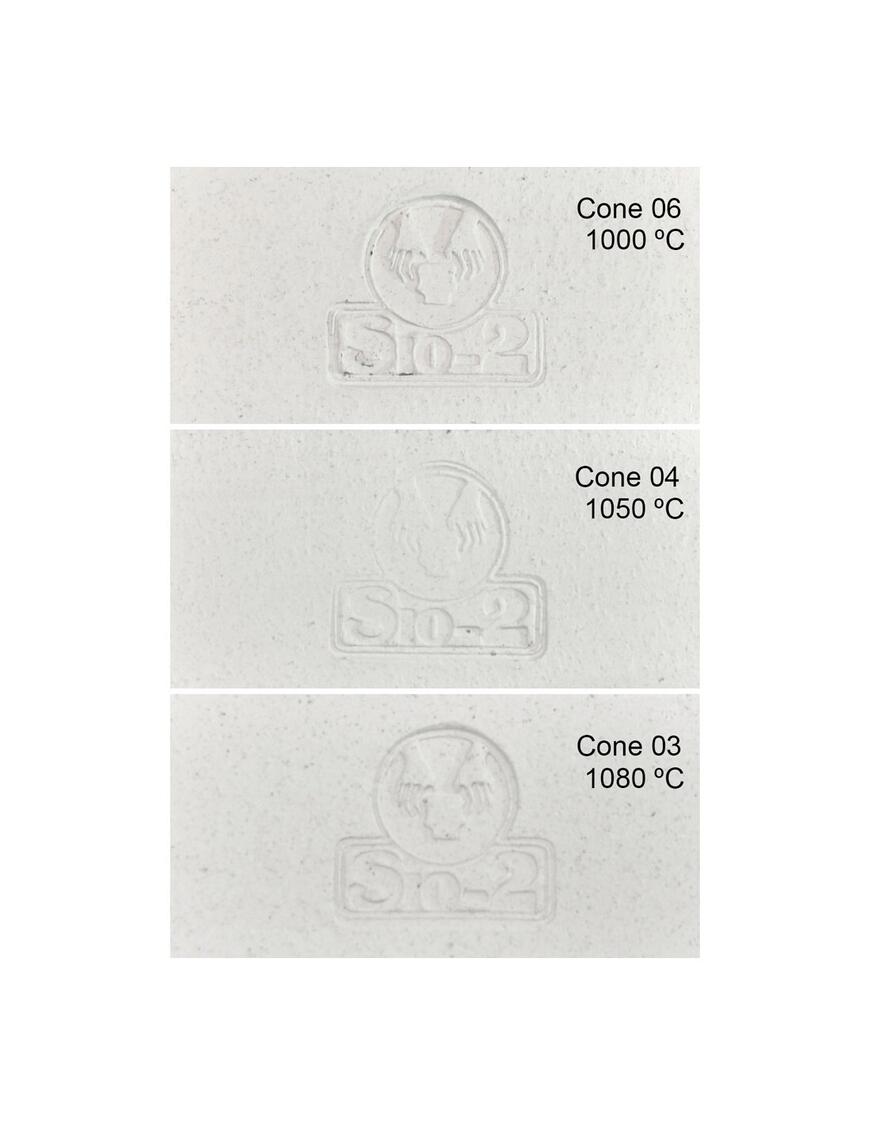

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er imidlertid brent under kontrollerte forhold.

Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
