3802.165.364-12,5

Sort steingods skulpturleire (PRNG) med chamotte 1-3mm, 12,5 kg

Ved kjøp av leire 12,5 kg tilkommer ekstra frakt kr. 80,- ekskl. mva per pakke.

Svart skulpturleire med 40 % svært grov chamotte

Svart skulpturleire tilsatt 40 % svært grov chamotte, 1–3 mm (18–7 Mesh). Leiren er utviklet for kunstnerisk keramikk og er spesielt godt egnet til svært store skulpturer og arbeider med et kraftfullt kunstnerisk uttrykk.

Det høye innholdet av grov chamotte gir leiren en markant, rustikk og kraftig strukturert overflate. Samtidig gir chamotten svært gode egenskaper under både tørking og brenning, noe som gjør leiren særlig velegnet til store og krevende arbeider.

I oksiderende atmosfære utvikler leiren en dyp og intens svart farge, som er karakteristisk for PRN-serien og gir et spennende utgangspunkt for kunstneriske arbeider. Ved brenning i reduserende atmosfære kan leiren utvikle metalliske effekter med blålige nyanser.

Leveres som ekstrudert, plastisk leire i fuktig form.

tilbud

NOK 287,-

358.75 inkl. mva

Lagervare

Bruk knappene eller skriv ønsket antall:

Antall	Pris	eks.mva
1-2	358,75	287,00
3-6	349,79	279,83
7-12	340,81	272,65
12+	326,46	261,17

...

Tekniske egenskaper

Anbefalt brenningsområde: 1200–1260 °C / Cone 5½–9
Råbrannstemperatur: 1000 °C
Chamotte: 40 %
Kornstørrelse: 1–3 mm / 18–7 Mesh
Vanninnhold: 21 %
Plastisitet (Atterberg IP): 19
Karbonatinnhold (CaCO₃): 0 %
Krymping under tørking: 7,6 %
Krymping under brenning ved 1260 °C: 2,5 %
Porøsitet/vannabsorpsjon ved 1260 °C: 9,3 %
Bøyefasthet før brenning: 2,7 N/mm²
Bøyefasthet etter brenning ved 1260 °C: 13,4 N/mm²
Termisk utvidelseskoeffisient ved 1260 °C (25–500 °C): 51,1 × 10⁻⁷ °C⁻¹

Anbefalinger ved bruk av glasur

Det anbefales å bruke sinkfrie glasurer (Zn-frie) sammen med denne leiren. Sink kan reagere med leiren og føre til uønskede resultater som bobledannelse eller fargeforandringer.

Også glasurer som inneholder zirkonium (Zr) eller tinn (Sn) kan reagere med leiren. Det anbefales derfor å kontrollere med glasurleverandøren at den aktuelle glasuren er egnet for bruk på denne leiren.

På grunn av leirens spesielle sammensetning og kraftige struktur anbefales det å gjennomføre prøvebrenning med den aktuelle glasuren før den brukes på større arbeider.

Om brenningsområdet

Det oppgitte brenningsområdet på 1200–1260 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

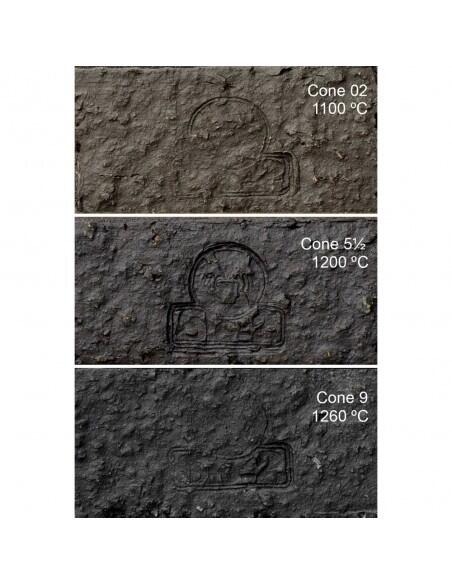

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er imidlertid brent under kontrollerte forhold.

Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
