3802.165.421-12,5

Hvit steingods papirleire (PCLI) med chamotte 0-0,2mm, 12,5 kg

Ved kjøp av leire 12,5 kg tilkommer ekstra frakt kr. 80,- ekskl. mva per pakke.

Steingods-papirleire med ekstra fin chamotte

Steingods-papirleire tilsatt ekstra fin chamotte, 0–0,2 mm (opptil 80 Mesh). Leiren er utviklet for kunstnerisk keramikk og har en svært høy plastisitet, noe som gjør den spesielt godt egnet til modellering og kompliserte former.

Papirfibrene i leiren bidrar til å redusere risikoen for sprekker og deformasjoner under tørking. Dette gjør leiren særlig velegnet til komplekse konstruksjoner, uvanlige former og arbeider som normalt ville vært vanskelige å tørke uten problemer.

Kombinasjonen av høy plastisitet, papirfibre og svært fin chamotte gir store muligheter for eksperimentell og kunstnerisk keramikk.

Leiren er luktfri og leveres som ekstrudert, plastisk leire i fuktig form.

tilbud

NOK 316,-

395,- inkl. mva

Lagervare

Bruk knappene eller skriv ønsket antall:

Antall	Pris	eks.mva
1-2	395,00	316,00
3-6	385,13	308,10
7-12	375,25	300,20
12+	359,45	287,56

...

Tekniske egenskaper

Anbefalt brenningsområde: 1100–1260 °C / Cone 02–9
Råbrannstemperatur: 1050 °C / Cone 04
Chamotte: Ekstra fin
Kornstørrelse: 0–0,2 mm / opptil 80 Mesh
Vanninnhold: 24 %
Plastisitet (Atterberg IP): 27
Karbonatinnhold (CaCO₃): 0 %
Krymping under tørking: 6,7 %
Krymping under brenning ved 1200 °C: 5,8 %
Porøsitet/vannabsorpsjon ved 1200 °C: 5,6 %
Bøyefasthet før brenning: 5,2 N/mm²
Bøyefasthet etter brenning ved 1200 °C: 39,5 N/mm²
Termisk utvidelseskoeffisient ved 1200 °C (25–500 °C): 55,7 × 10⁻⁷ °C⁻¹

Papirfibrenes egenskaper

Papirfibrene fungerer som en armering i den ubrente leiren og gir større frihet under oppbygging og modellering. De bidrar spesielt til:

redusert risiko for sprekker under tørking
mindre problemer med deformasjon
større frihet ved kompliserte og krevende former
bedre egenskaper ved arbeider med ujevn eller vanskelig tørking

Under brenningen brenner papirfibrene ut, mens den keramiske strukturen blir igjen.

Sertifisering og sikkerhet

Produktet er tilgjengelig i USA og Canada med ACMI AP Seal og er i samsvar med ASTM D-4236.

Om brenningsområdet

Det oppgitte brenningsområdet på 1100–1260 °C er anbefalt for at leiren skal oppnå best mulig resultat, både når det gjelder tekniske egenskaper og sikkerhet, ved konvensjonell brenning.

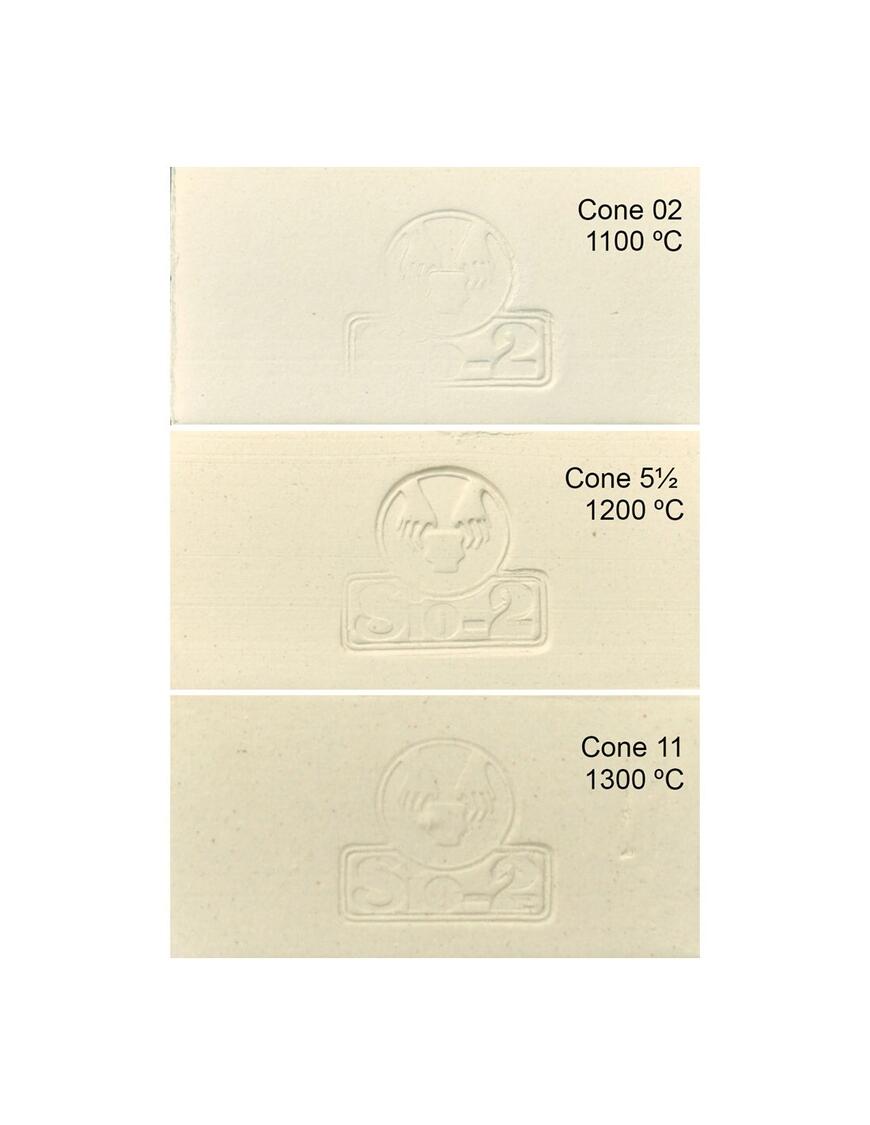

Fargeprøver kan være vist ved temperaturer utenfor det anbefalte området for å illustrere et bredere spekter av mulige resultater. Disse prøvene er imidlertid brent under kontrollerte forhold.

Cone-angivelsene er basert på Ortons tabell for selvstående kjegler (Regular SSB) med en temperaturstigning på 60 °C per time.
